P1: Qual é a função primária da base larga em um Pin Crossarm?
R: A base larga (flanca de rolamento) é uma característica de engenharia crítica projetada para proteger o braço cruzado.Eles transferem pesado para baixo e alavancagem lateral para o pinA base larga distribui esta tensão estrutural sobre uma grande superfície do braço de madeira ou de aço, impedindo que o hardware corte ou esmague o material do braço de madeira,que levaria a linhas soltas e podridão por umidade.
P2: Qual é a vantagem mecânica de um pin de braço cruzado forjado por queda em relação a um fundido ou soldado?
R: Segurança mecânica. Os pinos de cruzamento forjados são martelhados a partir de uma única peça de aço sólido, forçando o grão de metal interno a fluir perfeitamente ao longo dos contornos do pin e da haste.Isso elimina a porosidade interna oculta comum em moldes e as zonas fracas afetadas pelo calor encontradas em pinos soldadosSob intensa tensão sazonal, um alfinete forjado se dobrará ligeiramente sob sobrecarga extrema, em vez de sofrer uma ruptura súbita e catastrófica.
P3: Como saber se devo encomendar um Long Shank ou um Short Shank CrossArm Pin?
R: Depende estritamente do seu material de braço cruzado.segurado por uma grande lavadora quadrada e por porcas na parte inferiorOs pinos curtos (cerca de 1-3/4" de comprimento) são projetados para cruzamentos estruturais de aço, onde o perfil metálico é muito mais fino, mas requer um envolvimento de fio apertado e de alto binário.
P4: Um alfinete de fio de chumbo ANSI de 1-3/8" caberá em um isolante de alfinete de polímero padrão?
R: Sim. As especificações de fios de 1 e 1-3/8 "são perfis ANSI padronizados usados em todas as linhas de distribuição elétrica globais.Se você especificar um fio de chumbo de liga tradicional ou um fio de nylon moderno, o passo e o cônico são projetados para interagir suavemente com fios de porcelana históricos e com isoladores modernos de tipo de alfinete composto / polímero sem ligação.
Q5: Qual é a norma que rege a espessura de galvanização dos pinos de braço cruzado Yokelink?
R: Todos os nossos pinos de cruzamento de aço forjado, juntamente com as suas válvulas e porcas hexadecimais, são totalmente galvanizados a quente, em estrita conformidade com a norma ASTM A153.,revestimento uniforme de zinco que se liga quimicamente ao aço, proporcionando uma expectativa de vida de 30 a 50 anos contra a corrosião atmosférica agressiva, o smog industrial e o spray de sal costeiro.
Serviços de cadeia de abastecimento com valor acrescentado
1Ordem geral e armazenagem gratuita
A Yokelink oferece programas de encomenda completa: Faça um pedido anual para bloquear os preços, fabricamos seu volume total e mantemos estoque em nossas instalações gratuitamente.Planear as transferências parciais (e)O projecto pode ser executado a tempo, sem o risco de escassez.
2. Transporte marítimo DDP (incluindo os direitos dos EUA) Certeza de custos de aterragem:
Nós tratamos da logística complexa.DDP (Direito entregue pago)O preço que citamos é o preço final entregue à sua porta / Armazém.
3. Programa de Amostra Grátis
Oferecemos amostras gratuitas para compradores comerciais qualificados para testes e aprovação.
4. Empoderar a Infraestrutura de Utilidades da América Latina
Estabelecemos uma cadeia de abastecimento robusta e um histórico comprovado em todo o Brasil, México, El Salvador, Honduras, Nicarágua, Equador, Bolívia, Chile, Peru, Uruguai, Guatemala, Argentina e República DominicanaDesde linhas de distribuição normalizadas até complexos projectos de transmissão de duplo circuito de 34,5 kV, os principais empreiteiros de serviços públicos confiam na Yokelink para garantir uma qualidade sem compromissos e uma entrega pontual.
Deixe cair o pin de cruzamento forjado.Estudo do isolante de fios de nylon
Projetado para distribuir cargas de condutores pesados com segurança.

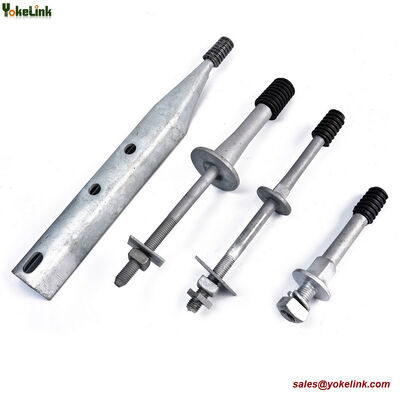

O Yokelink Drop Forged Crossarm Pin é projetado para ser montado verticalmente através de cruzamentos de madeira ou aço, fornecendo uma base sólida para isoladores de alta tensão de tipo pin.Seu projeto estrutural especializado isola e gerencia as intensas forças laterais e descendentes exercidas pela linha do condutor.
Força forjada de uma peça e projeto de base larga:
Ao contrário das alternativas soldadas, os pinos dos braços cruzados Yokelink são integralmente forjados a partir de aço carbono de alto rendimento. Isso garante um alinhamento perfeito dos grãos e zero pontos fracos estruturais.Cada alfinete tem uma grandeEsta característica crítica maximiza a área de contato contra o braço cruzado,distribuição uniforme da tensão mecânica para evitar o esmagamento da madeira ou a deformação do aço sob tensão máxima.
Fios conformes com a ANSI e escudo HDG superior:
Equipado com fios de chumbo de liga de alta qualidade moldados em fábrica ou fios de nylon de alta resistência (disponíveis em perfis ANSI padrão de 1 "ou 1-3/8") para um ajuste preciso com isoladores de porcelana ou polímero.Cada conjunto vem completo com uma máquina de lavar quadrada pesada, nozes hexadecimais e de bloqueio, totalmente galvanizadas a quente para ASTM A153 para resistência à corrosão ao ar livre, duradoura por décadas.
Principais características técnicas do pin do braço cruzado
Norma industrial: totalmente fabricada e testada para cumprir as especificações ANSI/IEEE C135.17.
Forjado integralmente: o corpo de aço forjado em uma peça oferece a máxima resistência ao cisalhamento e à tração.
Proteção de cruzamento: a base de rolamento larga impede a compressão da madeira e a formação de bolsas de umidade.
Seleção de fios: oferecidos com fios isolantes de chumbo ou nylon ANSI padrão de 1 "ou 1-3/8".
Hardware pesado: Fornecido com hardware de montagem HDG completo (Square Washer & Nuts).
Processo de produção de pin Crossarm
As barras de aço carbono de alta resistência são cortadas em blocos fixos e forjadas a quente para formar uma base, um ombro e uma haste integrados.seguido de laminação de fios de precisão para montagem de isoladores. O apagamento e o temperamento aumentam a resistência à tração, em seguida, todos os pinos são galvanizados a quente de acordo com a ASTM A153 contra ferrugem. As inspeções finais de dimensão, dureza e carga são concluídas antes da embalagem.
Equipamento de controlo e ensaio de qualidade Yokelink
Não nos limitamos a referir os padrões; também os verificamos na prática:Cada lote de produtos é submetido a testes destrutivos de tração em nosso laboratório interno para garantir que o desempenho de carga exceda os requisitos mínimos da IEEE C135.2 ou CSA C83; utilizamos comparadores ópticos para garantir a precisão geométrica das pontas de camadas e dos fios laminados, permitindo uma instalação conveniente no local;Nós realizamos testes abrangentes na dureza de Rockwell, espessura do revestimento e outros parâmetros, e cada remessa seja acompanhada das especificações de material originais do fabricante (MTR) e dos relatórios de inspecção de qualidade,com todos os dados rastreáveis até ao número do forno de matérias-primas.
Relatório de inspecção da qualidade dos produtos Yokelink
Fornecemos serviços de inspecção abrangentes para parafusos de máquinas, incluindo parafusos de teste SGS e relatório de inspecção de parte de produção formal (PPIR).SGSOs testes verificam a conformidade dos parafusos com as normas internacionais ASTM A307 e IEEE C135.80O PPIR detalha todos os elementos de inspecção, assegurando que cada parafuso da máquina cumpre os requisitos de dimensão, desempenho e qualidade,fornecimento de garantia de qualidade fiável para aplicações aéreas e industriais.
Especificações técnicas dos pinos do braço cruzado
Forjado de baixa tensão PIN do isolador
| Parte N°. |
Material da cabeça |
A |
B |
C |
D |
Peso |
| Inch! |
Inch! |
Inch! |
Inch! |
Kg / Pcs |
| TÍPICO DE SHANK LONGO PARA CRUZAS DE madeira |
|
|
|
| C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C0101 |
De fibras sintéticas |
5 |
5 3/4 |
5/8 |
1 |
0.630 |
| C030120 |
De fibras sintéticas |
5 |
6 e meio |
5/8 |
1 |
0.655 |
| C030130 |
De fibras sintéticas |
6 |
5 3/4 |
5/8 |
1 |
0.668 |
| C030140 |
De fibras sintéticas |
6 |
6 e meio |
5/8 |
1 |
0.686 |
| C030150 |
De fibras sintéticas |
6 |
6 e meio |
3/4 |
1 |
1.055 |
| TÍPICO DE BRAÇA CORTA PARA CRUZAS DE AÇO |
|
1 |
|
| C030210 |
De fibras sintéticas |
5 |
1 1/2 |
5/8 |
1 |
0.573 |
| C030220 |
De fibras sintéticas |
6 |
1 1/2 |
5/8 |
1 |
0.655 |
| C030230 |
De fibras sintéticas |
6 |
1 3/4 |
3/4 |
1 |
0.730 |
Pin de isolador forjado de alta tensão
| Parte N°. |
Material da cabeça |
A |
B |
C |
D |
Peso |
| Inch! |
Inch! |
Inch! |
Inch! |
Kg / Pcs |
| TÍPICO DE SHANK LONGO PARA CRUZAS DE madeira |
|
|
|
| C030310 |
De fibras sintéticas |
6 |
6 e meio |
5/8 |
1 |
0.882 |
| C030320 |
De fibras sintéticas |
5 |
6 e meio |
3/4 |
1 |
1.118 |
| C030330 |
De fibras sintéticas |
6 |
6 e meio |
3/4 |
1 |
1.115 |
| C030340 |
De fibras sintéticas |
7 |
7 |
5/8 |
1 3/8 |
1.740 |
| C030350 |
De fibras sintéticas |
7 |
7 |
3/4 |
1 3/8 |
2.045 |
| C030360 |
De fibras sintéticas |
8 |
7 |
3/4 |
1 3/8 |
2.090 |
| TÍPICO DE BRAÇA CORTA PARA CRUZAS DE AÇO |
|
|
|
| C030410 |
Plomo |
7 |
1 5/8 |
5/8 |
1 |
0.955 |
| C030420 |
Plomo |
8 |
1 5/8 |
3/4 |
1 3/8 |
1.727 |
Referência cruzada (equivalentes industriais):
| Parte N°. |
Hubbell |
MacLean |
| C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C030110, C0101 |
881P |
J203Z |
| C030120 |
881AP |
J204Z |
| C030130 |
884P |
J206Z |
| C030140 |
883P |
J207Z |
| C030150 |
4706P |
J211Z |
| C030210 |
886P |
J221Z |
| C030220 |
883P |
|
| C030230 |
PS893P |
J224Z |
| Parte N°. |
Hubbell |
MacLean |
| C030310 |
|
J626Z |
| C030320 |
4705P |
|
| C030330 |
4706P |
J606Z |
| C030340 |
4717P |
|
| C030350 |
4326P |
|
| C030360 |
4328P |
|
| C030410 |
|
Cloreto de sódio |
| C030420 |
|
Cloreto de sódio |
Perguntas Frequentes (FAQ)
P1: Qual é a função primária da base larga em um Pin Crossarm?
R: A base larga (flanca de rolamento) é uma característica de engenharia crítica projetada para proteger o braço cruzado.Eles transferem pesado para baixo e alavancagem lateral para o pinA base larga distribui esta tensão estrutural sobre uma grande superfície do braço de madeira ou de aço, impedindo que o hardware corte ou esmague o material do braço de madeira,que levaria a linhas soltas e podridão por umidade.
P2: Qual é a vantagem mecânica de um pin de braço cruzado forjado por queda em relação a um fundido ou soldado?
R: Segurança mecânica. Os pinos de cruzamento forjados são martelhados a partir de uma única peça de aço sólido, forçando o grão de metal interno a fluir perfeitamente ao longo dos contornos do pin e da haste.Isso elimina a porosidade interna oculta comum em moldes e as zonas fracas afetadas pelo calor encontradas em pinos soldadosSob intensa tensão sazonal, um alfinete forjado se dobrará ligeiramente sob sobrecarga extrema, em vez de sofrer uma ruptura súbita e catastrófica.
P3: Como saber se devo encomendar um Long Shank ou um Short Shank CrossArm Pin?
R: Depende estritamente do seu material de braço cruzado.segurado por uma grande lavadora quadrada e por porcas na parte inferiorOs pinos curtos (cerca de 1-3/4" de comprimento) são projetados para cruzamentos estruturais de aço, onde o perfil metálico é muito mais fino, mas requer um envolvimento de fio apertado e de alto binário.
P4: Um alfinete de fio de chumbo ANSI de 1-3/8" caberá em um isolante de alfinete de polímero padrão?
R: Sim. As especificações de fios de 1 e 1-3/8 "são perfis ANSI padronizados usados em todas as linhas de distribuição elétrica globais.Se você especificar um fio de chumbo de liga tradicional ou um fio de nylon moderno, o passo e o cônico são projetados para interagir suavemente com fios de porcelana históricos e com isoladores modernos de tipo de alfinete composto / polímero sem ligação.
Q5: Qual é a norma que rege a espessura de galvanização dos pinos de braço cruzado Yokelink?
R: Todos os nossos pinos de cruzamento de aço forjado, juntamente com as suas válvulas e porcas hexadecimais, são totalmente galvanizados a quente, em estrita conformidade com a norma ASTM A153.,revestimento uniforme de zinco que se liga quimicamente ao aço, proporcionando uma expectativa de vida de 30 a 50 anos contra a corrosião atmosférica agressiva, o smog industrial e o spray de sal costeiro.
