A especificação ASTM F1554 Grade 55 Anchor Rods foi introduzida em 1994 e abrange parafusos de âncora projetados para ancorar suportes estruturais em fundações de concreto.ASTM F1554 Grau 55 Rodas de ancoragem podem assumir a forma de parafusos com qualquer das duas cabeçasOs três graus 36, 55 e 105 designam a resistência mínima (ksi) do parafuso.As barras de ancoragem ASTM F1554 grau 55 podem ser cortadas ou enroladas e um grau 55 solúvel pode ser substituído pelo grau 36 na opção do fornecedor.O código de cores na extremidade - 36 azul, 55 amarelo e 105 vermelho - ajuda a facilitar a identificação no terreno.A marcação permanente do fabricante e do grau é permitida nos termos dos requisitos suplementares S2..
As aplicações das barras de ancoragem ASTM F1554 grau 55 incluem colunas em edifícios estruturados com estrutura de aço, sinais de trânsito e postes de iluminação de rua,e estruturas de sinalização das rodovias para citar apenas alguns.
Principais características das barras de ancoragem ASTM F1554 grau 55
Alto desempenho de resistência:Fabricados de acordo com os requisitos da ASTM F1554 Grau 36, Grau 55 e Grau 105 para aplicações de fixação estrutural fiáveis.

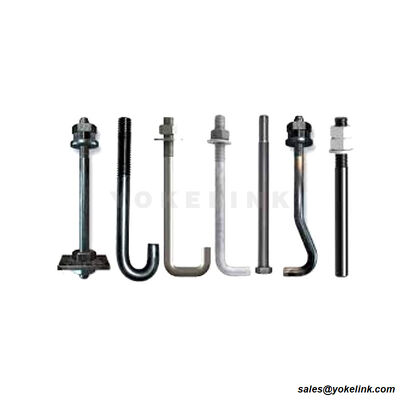

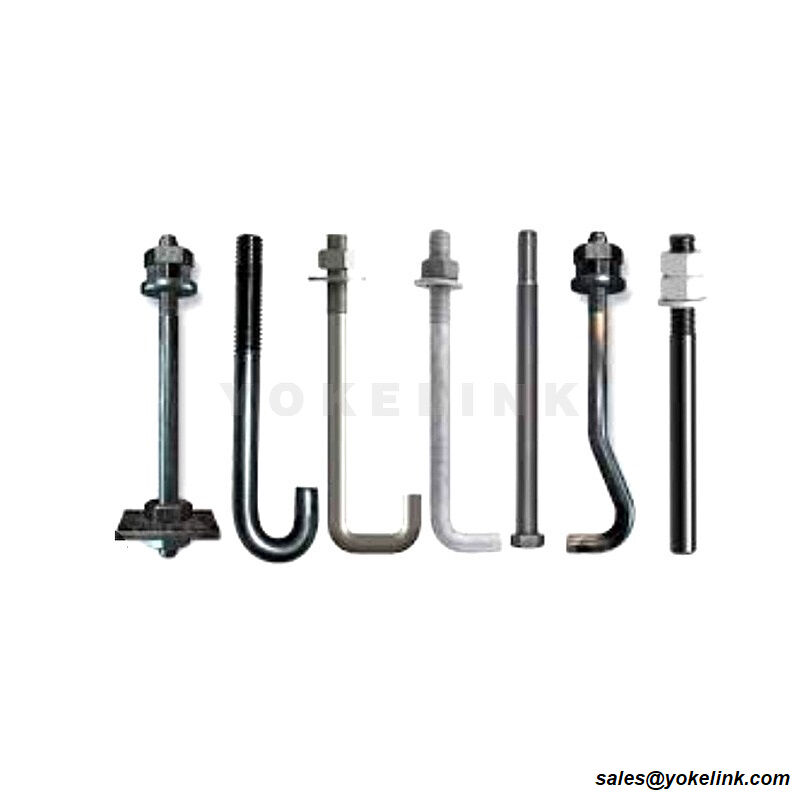

Disponível em várias configurações:Disponível em desenhos retos, tipo J, tipo L e curvos personalizados para atender a vários requisitos de projetos de fundação e utilitários.

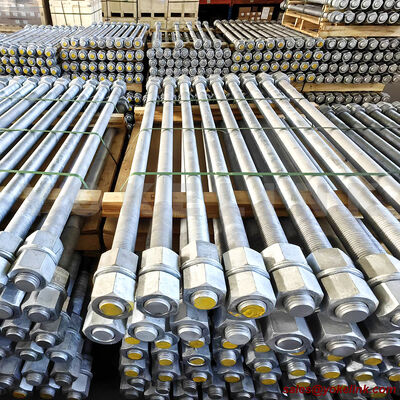

Proteção contra corrosão galvanizada a quente:Disponível com acabamento galvanizado a quente para resistência à corrosão a longo prazo em ambientes externos e adversos.
Ampla gama de tamanhos:Oferecido em diâmetros de5/8" a 2-1/2"e comprimentos personalizados de acordo com as especificações do projecto.
Solução de fixação completa:Fornecido com porcas hexadecimais pesadas correspondentes ASTM A563, válvulas endurecidas ASTM F436 e modelos de âncora.
Adequado para infra-estruturas críticas:Amplamente utilizado em postes de serviços públicos, estruturas de transmissão, postes de sinalização de trânsito, torres de iluminação, fundações solares e estruturas de aço.
Capacidade de fabrico sob medida:Comprimentos de fio personalizados, curvas, projeções e configurações de montagem disponíveis mediante pedido.
Inspecção completa da qualidade:Cada lote é submetido a inspeção dimensional, verificação do calibre do fio, teste mecânico e inspeção da espessura do revestimento.
Especificações técnicas das barras de ancoragem ASTM F1554:
| Nome do produto |
ASTM F1554 Rodas de ancoragem grau 36/55/105 |
| Materiais |
Grau 36:Aço de carbono
Grau 55:Aço SAE 1045
Grau 105:SAE 4140 Aço ligado
|
| Acessórios |
Nozes hexadecimais pesadas ASTM A563 DH
Máquinas de lavar roupa ASTM F436
Máquinas para lavar pratos,Modelos de âncora
|
| Tipo |
Rodas de fio completo
Com duas extremidades e roscas
De fibras sintéticas

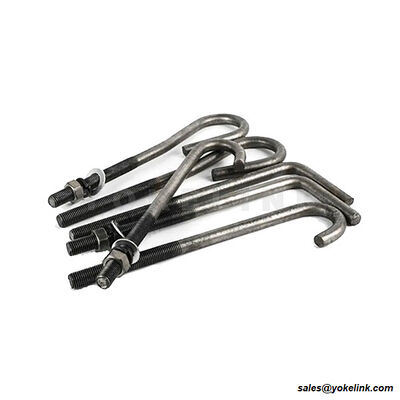

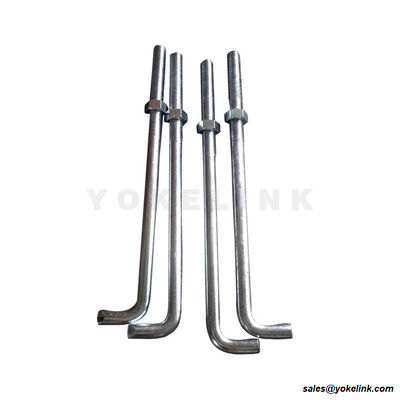

Tipo J / Tipo L
Tipo recto
|
| Tamanho |
Grau 36: 1/2 a 4'
Grau 55: 1/2 a 4'
Grau 105: 1/2 a 3'
|
| Finalização |
Galvanizados a quente |
| Grau |
Força de rendimento |
Resistência à tração |
Material típico |
| Grau 36 |
36 ksi (250 MPa) Min |
58-80 ksi |
ASTM A36 / Q235B |
| Grau 55 |
55 ksi (380 MPa) Min |
75-95 ksi |
A norma SAE 1045 / ASTM A572 Gr.55 |
| Grau 105 |
105 ksi (724 MPa) Min |
125-150 ksi |
SAE 4140 / 42CrMo |
Processo de fabrico de barras de ancoragem ASTM F1554:
As barras de ancoragem YOKELINK ASTM F1554 grau 55 são fabricadas através de um processo de produção controlado para garantir a conformidade com os requisitos da ASTM F1554 para precisão dimensional,desempenho mecânico e resistência à corrosão.
Inspecção de matérias-primas → Corte → Formação e dobra → Rolamento de fios → Tratamento térmico (grado 105) → Galvanização a quente → Inspecção de qualidade → Embalagem e envio.
1Inspecção de matérias-primas
Os materiais de aço carbono e de aço ligado de alta qualidade são selecionados de acordo com o grau exigido.
2- Cortando.
As barras de aço são cortadas para os comprimentos especificados usando equipamentos de corte de precisão para garantir a consistência dimensional.
3. Formar e Dobrar
As hastes de ancoragem são formadas nas configurações necessárias, incluindo hastes retas, hastes roscadas de ponta dupla, hastes de tipo J e hastes de tipo L, de acordo com as especificações do projeto.
4. Rolamento de fios
Os fios são produzidos por máquinas de laminação de fios para obter dimensões precisas de fios, melhor acabamento da superfície e maior resistência mecânica.
5Tratamento térmico (para o grau 105)
As barras de ancoragem do grau 105 são apagadas e temperadas para atingir as propriedades mecânicas e o desempenho de alta resistência exigidos.
6Galvanização a quente
As barras de ancoragem podem ser galvanizadas a quente de acordo com as normas ASTM F2329 ou ASTM A153 para fornecer proteção contra corrosão a longo prazo em ambientes externos.
7Inspecção de qualidade
Cada lote é submetido a uma inspecção abrangente, incluindo a verificação das dimensões, a inspecção do calibre do fio, os ensaios mecânicos, a medição da espessura do revestimento e o exame visual.
8. Embalagem e Envio
Os produtos acabados são embalados de forma segura em paletes, em caixas de madeira ou de acordo com os requisitos do cliente para garantir o transporte e a entrega seguros.
Controle de qualidade das barras de ancoragem ASTM F1554 grau 55:
Cada vara de ancoragem YOKELINK ASTM F1554 é inspecionada para garantir a conformidade com os requisitos da ASTM em matéria de dimensões, fios, propriedades mecânicas e qualidade do revestimento.
Que ensaios são realizados em barras de ancoragem ASTM F1554?
A YOKELINK realiza a verificação do material, a inspeção dimensional, a inspeção do calibre do fio, os testes de tração, a medição da espessura do revestimento e a inspeção visual final antes da expedição.
As barras de ancoragem galvanizadas são inspeccionadas?
Sim, as barras de ancoragem galvanizadas a quente são inspecionadas quanto à espessura do revestimento, ao acabamento da superfície e à conformidade com os requisitos ASTM F2329 ou ASTM A153.
Aplicações das barras de ancoragem ASTM F1554
ASTM F1554 Grade 55 Anchor Rods fornecem soluções de ancoragem confiáveis para postes de sinalização de trânsito, estruturas de sinalização e infraestrutura rodoviária.As barras de âncora de grau 55 são comumente especificadas pelos departamentos de transporte na América do Norte.As barras de ancoragem ASTM F1554 de grau 55 e grau 105 são comumente utilizadas em projetos de energia solar para fixar estruturas de montagem em fundações de concreto armado.
• Fundamentos de postos de utilidade
• Estruturas de linhas de transmissão
• Postos de sinalização de trânsito
• Pólos de iluminação de mastro alto
• Sistemas de montagem solar
• Edifícios estruturais de aço
Perguntas frequentes sobre as barras de ancoragem ASTM F1554:
Para que são utilizadas as barras de ancoragem ASTM F1554?
As barras de âncora ASTM F1554 são usadas para fixar postes de serviços públicos, postes de iluminação, estruturas de sinalização de trânsito, sistemas de montagem solar, edifícios de aço e fundações de equipamentos pesados em fundações de concreto.
Qual o grau ASTM F1554 mais utilizado?
O grau 55 é a barra de âncora ASTM F1554 mais amplamente especificada para postes de serviços públicos, estruturas de iluminação, postes de sinalização de trânsito e aplicações de fundação solar.
As barras de ancoragem ASTM F1554 são adequadas para ambientes exteriores?
Sim, as barras de âncora ASTM F1554 são geralmente fornecidas com revestimentos galvanizados a quente para fornecer resistência à corrosão a longo prazo em condições externas e ambientais adversas.
Qual é a diferença entre a ASTM F1554 Grau 36, Grau 55 e Grau 105?
O grau 36 é uma haste de fixação de aço carbono de baixa resistência, o grau 55 oferece maior resistência e é o grau mais comumente utilizado,enquanto o grau 105 é uma haste de âncora de aço ligado de alta resistência projetada para aplicações estruturais exigentes.
Qual é a diferença entre a ASTM F1554 Grau 36, Grau 55 e Grau 105?
O grau 36 é uma haste de fixação de aço carbono de baixa resistência, o grau 55 oferece maior resistência e é o grau mais comumente utilizado,enquanto o grau 105 é uma haste de âncora de aço ligado de alta resistência projetada para aplicações estruturais exigentes.
Quais são as porcas e as válvulas utilizadas com as barras de ancoragem ASTM F1554?
As barras de ancoragem de grau 55 são normalmente fornecidas com porcas hexadecimais pesadas de grau DH ASTM A563 e alças endurecidas ASTM F436.O grau 105 pode utilizar porcas ASTM A563 DH ou ASTM A194 2H, consoante os requisitos do projecto..
Qual é a resistência ao rendimento da ASTM F1554 grau 55?
As barras de ancoragem ASTM F1554 grau 55 têm uma resistência mínima de 55 ksi (380 MPa) e uma faixa de resistência à tração de 75 ksi a 95 ksi (517 ∼655 MPa).Esta combinação de resistência e ductilidade torna o grau 55 a haste de âncora mais comumente especificada para utilidade, infra-estruturas e aplicações estruturais.
As barras de ancoragem ASTM F1554 vêm acompanhadas de relatórios de ensaio no moinho (MTR)?
Sim, a YOKELINK pode fornecer relatórios de ensaio de moagem (MTR) para verificar a composição do material e as propriedades mecânicas.Os certificados de inspecção também estão disponíveis mediante pedido para apoiar a documentação do projecto e os requisitos de garantia da qualidade..
