Características técnicas essenciais da haste de ancoragem de extensão:
Aplicação: Prolonga barras de ancoragem padrão para ancoragem em solo profundo.
Design de fios: os fios laminados (UNC) garantem a máxima capacidade de carga.
Conexão: montada com acoplamentos de alta resistência HDG.
Material: aço carbono pesado, conforme com as normas de utilidade.
Finalização: galvanizado a quente para prolongar a vida útil.
Processo de produção da haste de ancoragem de extensão
As barras de ancoragem de extensão são fabricadas principalmente de barras redondas de aço carbono de alta resistência.
Cortes de materiais:O aço redondo é endireitado e cortado a um comprimento fixo.
Forjamento a quente:Uma extremidade é forjada para formar uma cabeça alargada ou uma estrutura de ligação.
Para o laminado de fios:Os fios de precisão são formados em ambas as extremidades para conexão de extensão.
Limpeza e desbarramento:Garantir a rectitude e remover as bordas afiadas.
Tratamento térmico:Melhorar a resistência à tração e as propriedades mecânicas.
Galvanização a quente:Superfície tratada de acordo com a norma ASTM A153 para resistência à corrosão.
Inspecção:Verificação das dimensões, ensaio de tração, ensaio de espessura do revestimento e inspecção visual.
Equipamento de controlo e ensaio de qualidade Yokelink
Não nos limitamos a referir os padrões; também os verificamos na prática:Cada lote de produtos é submetido a testes destrutivos de tração em nosso laboratório interno para garantir que o desempenho de carga exceda os requisitos mínimos da IEEE C135.2 ou CSA C83; utilizamos comparadores ópticos para garantir a precisão geométrica das pontas de camadas e dos fios laminados, permitindo uma instalação conveniente no local;Nós realizamos testes abrangentes na dureza de Rockwell, espessura do revestimento e outros parâmetros, e cada remessa seja acompanhada das especificações de material originais do fabricante (MTR) e dos relatórios de inspecção de qualidade,com todos os dados rastreáveis até ao número do forno de matérias-primas.
A aplicação da vara de âncora de extensão
As barras de ancoragem de extensão são utilizadas principalmente em linhas aéreas de transmissão e distribuição para sistemas de ancoragem e guiamento em solo profundo.Melhorar a estabilidade da fixação e a resistência à tração. Conectados por pontas roscadas, permitem montagem e instalação flexíveis.São de elevada resistência à tração e à corrosão a longo prazoCompatíveis com os padrões IEEE C135.1 e ANSI, garantem um desempenho seguro e fiável em várias condições de solo e ao ar livre.
Relatório de inspecção da qualidade dos produtos Yokelink
Fornecemos serviços de inspecção abrangentes para parafusos de máquinas, incluindo parafusos de teste SGS e relatório de inspecção de parte de produção formal (PPIR).SGSOs testes verificam a conformidade dos parafusos com as normas internacionais ASTM A307 e IEEE C135.80O PPIR detalha todos os elementos de inspecção, assegurando que cada parafuso da máquina cumpre os requisitos de dimensão, desempenho e qualidade,fornecimento de garantia de qualidade fiável para aplicações aéreas e industriais.
Especificações técnicas da haste de ancoragem de extensão
| Parte N°. |
Tamanho da haste |
Comprimento da haste |
Fios |
Peso |
| Inch! |
Inch! |
Inch! |
Kg / Pcs |
| E0758-42 |
5/8 |
42 |
5/8 |
1.87 |
| E0758-84 |
5/8 |
84 |
5/8 |
3.50 |
| E0734-42 |
3/4 |
42 |
1 |
2.50 |
| E0734-84 |
3/4 |
84 |
1 |
4.50 |
| E0710-42 |
1 |
42 |
1 |
4.60 |
| E0710-84 |
1 |
84 |
1 |
7.28 |
Referência cruzada (equivalentes industriais):
| Tamanho da haste |
Parte N°. |
Hubbell |
MacLean |
| Inch! |
| 5/8 |
E0758-42 |
|
D6231/2C |
| 5/8 |
E0758-84 |
|
D62C |
| 3/4 |
E0734-42 |
|
D7531/2C |
| 3/4 |
E0734-84 |
|
D75C |
| 1 |
E0710-42 |
|
D10031/2C |
| 1 |
E0710-84 |
|
D100C |
Perguntas Frequentes (FAQ)
P1: Como você conecta uma barra de âncora de extensão a uma barra de homem padrão?
R: As barras de ancoragem de extensão são conectadas a barras de ancoragem de rosca padrão usando um acoplamento roscado especializado e pesado.Você simplesmente parafuso o acoplamento para a haste enterrada, e, em seguida, enrolar a haste de extensão na parte superior do acoplamento até que ambas as extremidades da haste se encontrem no meio para a máxima resistência.
P2: A adição de uma barra de extensão e de um acoplamento reduz a resistência à tração global do conjunto de engate?
R: Não, desde que você use os componentes de qualidade correta.Os acoplamentos filetrados são concebidos com uma parede mais espessa e aço de qualidade superior para garantir que a própria junção exceda a resistência à tração mínima (e.g., 16 000 lbs ou 23 000 lbs) das hastes a ligar.
Q3: Quando é absolutamente necessária uma barra de ancoragem de extensão?
R: Uma barra de extensão é necessária quando a classe específica de solo necessária para atingir a capacidade nominal de retenção da âncora está localizada no subsolo.Se os 6 pés superiores do solo forem pantanosos ou soltos (classe 7 ou 8), você deve conduzir a âncora da terra (como uma placa transversal ou âncora de expansão) mais fundo no solo firme e não perturbado.A haste de extensão preenche a lacuna da âncora profunda até a superfície do solo onde o fio do cara se liga.
P4: Posso fixar uma barra de extensão diretamente na âncora de terra?

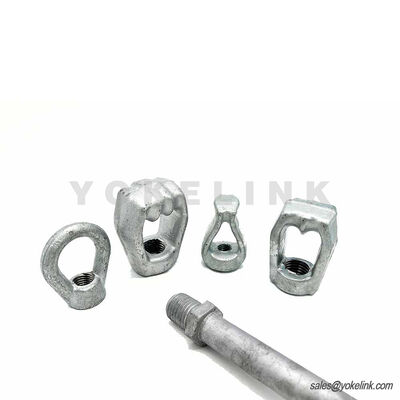

R: Sim. Em aplicações de solo profundo, a extremidade roscada de uma haste de extensão (ou uma haste padrão) é primeiro atornilhada no retenedor de porca da âncora de terra, como uma âncora de expansão de busto ou placa cruzada.Em seguida, você usa um acoplamento pesado para conectar hastes de extensão adicionais conforme necessário para alcançar a superfícieFinalmente, uma vara de âncora de olho de dedão padrão (ou uma noz de olho) é ligada ao topo para conectar o fio do cara acima do solo.
P5: Será que o revestimento de galvanização a quente (HDG) tornará os fios difíceis de montar no campo?
R: Não com o hardware Yokelink, enquanto a galvanização pesada por ASTM A153 adiciona uma espessa camada protetora de zinco para décadas de prevenção de ferrugem,As nossas hastes de extensão têm fios laminados de precisão que são cuidadosamente limpos do excesso de zinco durante o processo de fabricaçãoAlém disso, os nossos acoplamentos filetrados estão equipados com tolerâncias de utilidade específicas para garantir uma montagem suave e livre de ligações pelos operários de linha no campo, mesmo em condições climáticas adversas.
Serviços de cadeia de abastecimento com valor acrescentado
1Ordem geral e armazenagem gratuita
Yokelink oferece programas de encomenda de cobertores: Faça uma encomenda anual para bloquear os preços, fabricamos seu volume total e mantemos estoque em nossas instalações gratuitamente. Fornecimentos divididos: agende entregas parciais (por exemplo, mensal ou trimestral) com base no progresso do seu projeto.
2. Transporte marítimo DDP (incluindo os direitos dos EUA) Certeza de custos de aterragem:
Nós tratamos da logística complexa.DDP (Direito entregue pago)O preço que citamos é o preço final entregue à sua porta / Armazém.
3. Programa de Amostra Grátis
Oferecemos Provas gratuitas para compradores comerciais qualificados para teste e aprovação.
